无接触式支付
轻松部署

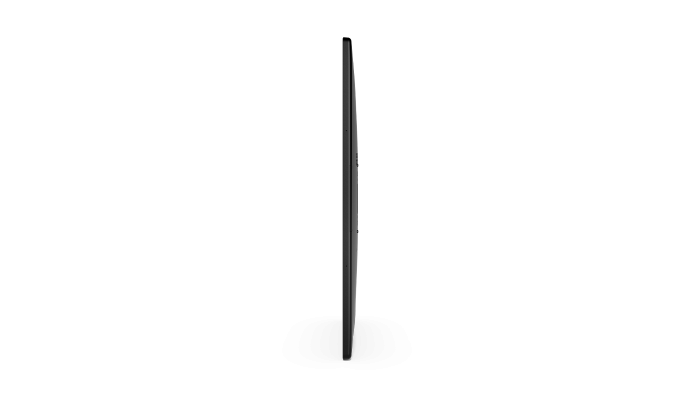

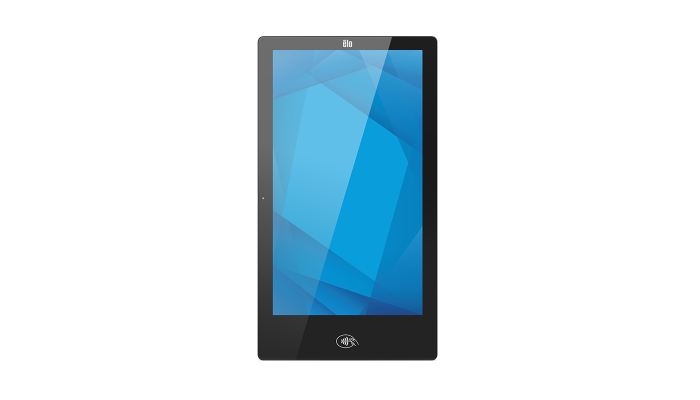

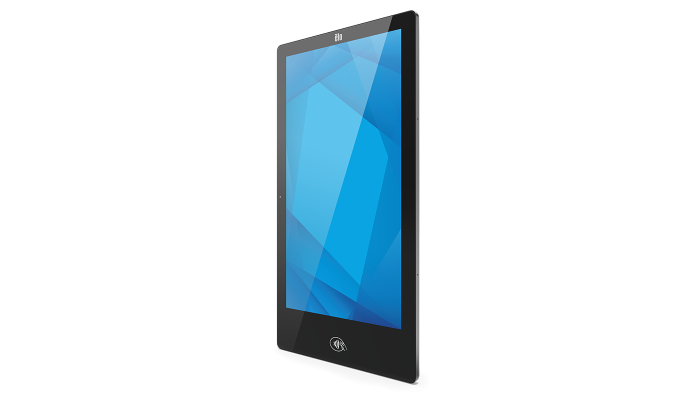

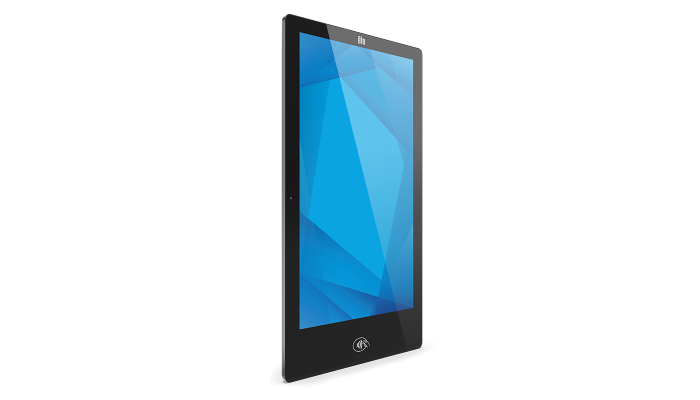

Elo Pay 22"
'一碰即付'触控一体机
使用基于I系列4.0触控一体机的Elo Pay 22”集成支付解决方案，
探索无缝式交易体验。 Elo Pay 22”助力打造用户友好性更高的自助
服务平台，配备FHD全高清触摸显示屏，内置NFC无接触式支付通道，
搭载Android 12操作系统和高通SD660处理器。
更大屏&更智能
22寸触控显示器
使用Elo Pay 22寸触屏显示屏，更好地提升顾客的支付
体验。全面屏设计视野更开阔，互动更轻松，
让每一次交易都变得更流畅、更快捷。

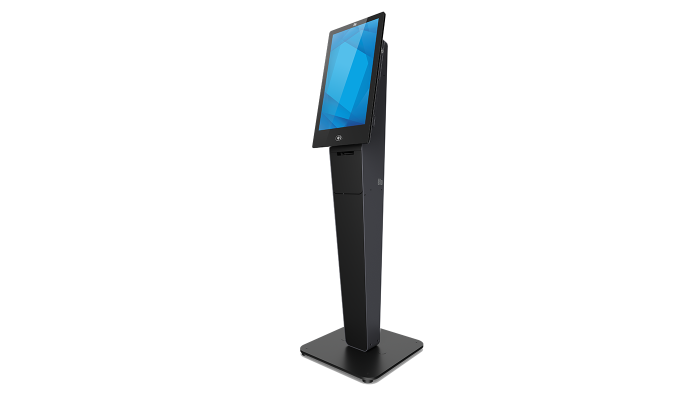

打造定制化自助服务解决方案
从自助点餐、购票取票到自助值机等等，部署自助服务
从未如此简单。Elo Pay 22” 可搭配各种支架(包括受欢迎的，

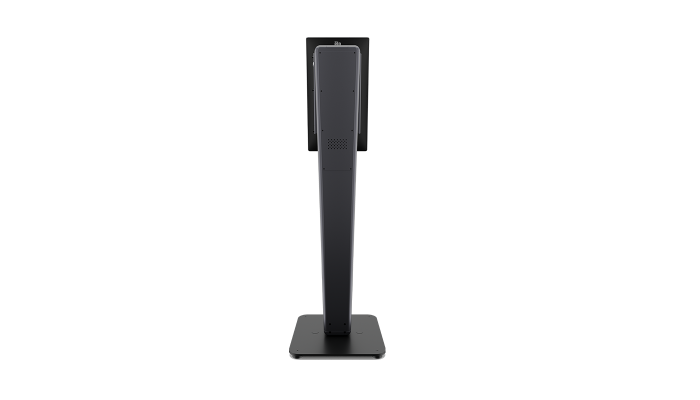

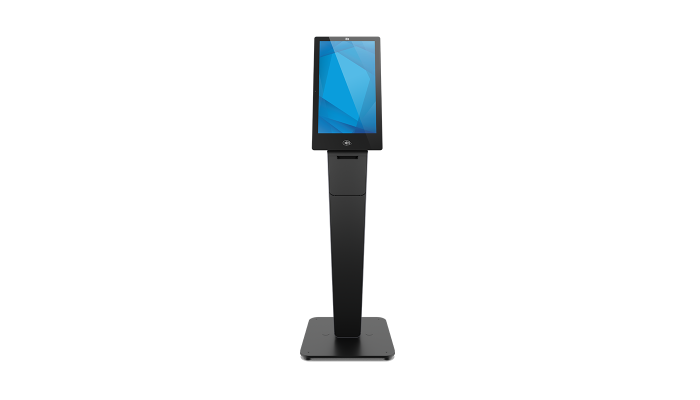

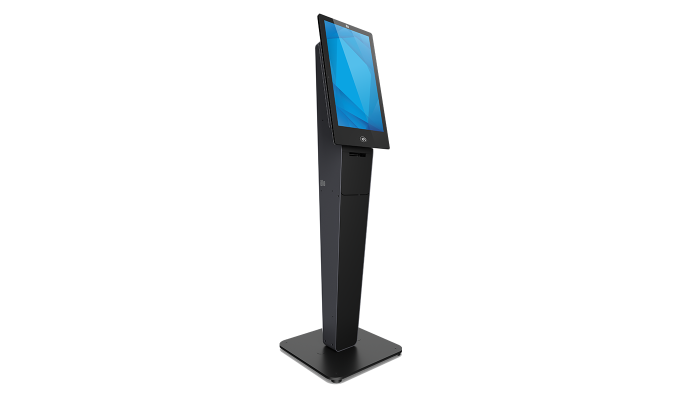

Wallaby系列)，来创建满足业务所需求的自助解决方案。
通用模块化设计
VESA安装

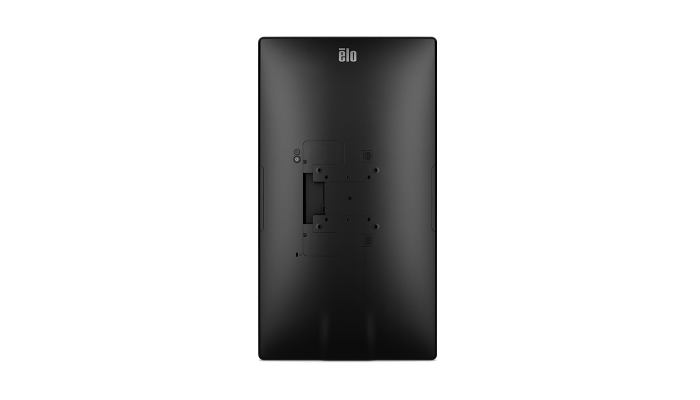

内置通用VESA孔，轻松安装Elo Pay 22"触控一体机——
可与各种支架，包括支架、立柱架、壁挂架或底座相适配。
设备远程管理，
何不试试NetLive
NetLive让企业远程部署和安全管理整个设备网络，
无论是Windows、Android还是Linux系统，
不管在全球各地，都可轻松实现。
-
远程部署内容和安全管理设备
-
开箱即用的无缝体验，几秒钟
内设备配置完成 -
利用Elo Home在I系列触控一体机上
创建自定义的多应用程序界面
部署Android应用，
就用Elo EssentialEdge.™
易于使用的开发工具包，强大的管理工具，可靠的生命周期管理和
安全性，Elo可帮助 搭建和运行您所需的解决方案，安全通用，
为您提供方便和熟悉的操作界面。
OS 360 – 每月进行安全更新，确保设备安全
无缝配置 –利用NetLive或Google Zero Touch 轻松设置
您的设备
Elo OEMConfig – 在Android MDM 平台上可快速
获得Elo专有API的支持，随着新版本的推出，将为您
节省更多时间
规格
-
技术
产品料号
E574316
外壳颜色
黑色
触控技术
PCAP (TouchPro® 投射式电容)-10点触控
处理器
Qualcomm Snapdragon SDA660
内存 (RAM)
4GB
存储
64GB
操作系统
Android 12 预装 Google Play Services
对角线
21.5 英寸对角线，有源矩阵 TFT LCD (LED)
长宽比
16:9
有效显示区域 (mm)
18.74" x 10.54" / 476 mm x 268 mm
分辨率
1920 x 1080 @ 60Hz
色彩
8位 (1670万)
亮度 (标准)
LCD 面板: 250 尼特
TouchPro PCAP: 215 尼特响应时间 - 总计 (标准)
14 ms
对比度
1000:1
可视角度
水平: ±89° 或 178° 总计 / 垂直: ±89° 或 178° 总计
I/O端口
1x USB 3.0 (900mA)
USB-C 输出*
Micro SD 卡槽
GPIO
以太网 1x LAN (千兆位)
DC电源输入
*使用标准65W电源适配器时，USB-C最高可支持7.5W。当使用可选的90W电源适配器时，USB-C可支持功率高达27W。具体请参见用户手册NFC
前面NFC天线
NFC logo提供可编程白色LED背光指示
兼容SoftPOS外围安装
3 x micro-USB 2.0 Elo Edge Connect端口
一个端口支持1.2A，其它两个端口支持500mA摄像头
8MP，最高分辨率：1920x1080 30fps，自动对焦，对焦范围：>10cm
无线
802.11a/b/g/n/ac + 蓝牙 5.0
音频端口
2x内置模拟麦克风
扬声器
2x 0.8W
电源
交流输入电压：100-240 VAC
输入频率：50-60 Hz
电源适配器（配件盒中已含）功耗 (标准)
开机: 19.8W
关机: 0.4W
休眠: 4.4W尺寸
23.06" x 12.78" x 1.17" / 585.6 mm x 324.7 mm x 29.7 mm
运输尺寸
27.05" x 7.17" x 16.54" / 687 mm x 182 mm x 420 mm
重量 (不含包装)
9.1 lbs / 4.1 kg
重量 (含包装)
15 lbs / 6.8 kg
工作温度
0°C 至 40°C / 32°F 至 104°F
储存温度
-20°C 至 50°C / -4°F 至 122°F
湿度
工作: 20% 至 80%
储存: 5% 至 95%机构认证
UL/cUL (US)
FCC (US)
IC (Canada)
CE (Europe)
CB (International)
VCCI, MIC (Japan)
RCM (Australia)实时时钟
锂纽扣电池
MTBF
50,000小时演示
安装选项
VESA 75mm 和 100mm
质保
2年
延保选项
3年质保 OS 360 - Elo P/N: E873133
3年质保 – Elo P/N: E819394
4年质保 – Elo P/N: E819598
5年质保 – Elo P/N: E819795
3年质保 + ADP – Elo P/N: E130329
4年质保 + ADP – Elo P/N: E130530
5年质保 + ADP – Elo P/N: E130719
2年质保 + AUR – Elo P/N: E819985
3年质保 + AUR – Elo P/N: E820186
4年质保 + AUR – Elo P/N: E820388
5年质保 + AUR – Elo P/N: E820582
2年质保 + AUR + ADP – Elo P/N: E131490
3年质保 + AUR + ADP – Elo P/N: E131674
4年质保 + AUR + ADP – Elo P/N: E131859
5年质保 + AUR + ADP – Elo P/N: E132053密封性
触控屏密封至LCD
包装内含
Elo Pay 22" 触控一体机
美标线
欧标线
1x 电源适配器
快速安装指南
盖板螺丝(位于电源/以太网槽内)可选外设
磁条阅读器 (MSR) – Elo P/N: E001002
指纹识别仪 – Elo P/N: E134286
2D条码扫描器 (SE2707) – Elo P/N: E393160
2D条码扫描器 (SE4720) – Elo P/N: E384627
2D条码扫描器 (SE4107) – Elo P/N: E245047
MagTek eDynamo 刷卡机- E375343
安智公司RP457c 刷卡机 (音频插孔, BT, USB) - E586981
安智公司RP457c 刷卡机 (BT, USB) - E710930
状态指示灯 (微型USB连接) - Elo P/N: E644767
3D摄像机 - Elo P/N: E534879
网络摄像头 - Elo P/N: E201494
扩展模块 – Elo P/N: E809509
RFID - Elo P/N: E673037支架，支架和套件
壁挂支架套件 – Elo P/N: E143088
货架安装底座 (75mm 要么 100mm VESA) - Elo P/N: E043382
地面直立支架 (75mm 要么 100mm VESA) - Elo P/N: E048069
圆柱底座– 12寸(75mm 要么 100mm VESA) - Elo p/n: E047663
圆柱底座– 18寸(75mm 要么 100mm VESA) - Elo p/n: E047864
圆柱安装底座 (75mm 要么 100mm VESA) - Elo p/n: E045151
Wallaby™ 自助式桌面一体机 (75mm 要么 100mm VESA) - Elo P/N: E421137
Wallaby™ 自助式落地一体机 (75mm 要么 100mm VESA) - Elo P/N: E421325 + E797162
65W 电源线更换套件（NA和EU电源线和电源模块）- Elo P/N: E514304
90W 电源线更换套件（NA和EU电源线和电源模块）- Elo P/N: E413579
纤薄型自助一体机桌面支架 (75mm 要么 100mm VESA) - Elo P/N: E514693
纤薄型自助一体机落地支架 (75mm 要么 100mm VESA) - E514881 + E515260
电缆替换套件 (美标&欧标电源线) – Elo P/N: E512363
