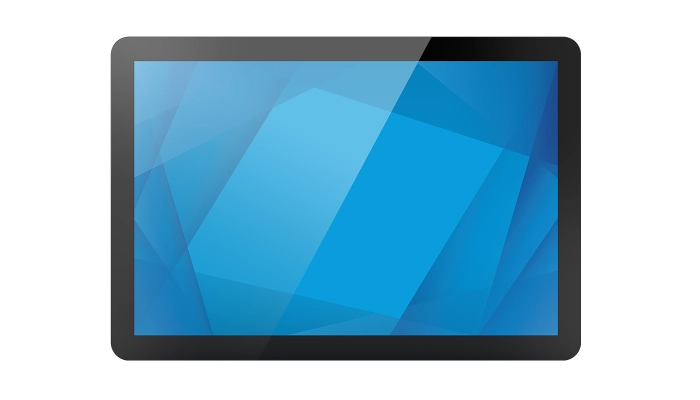

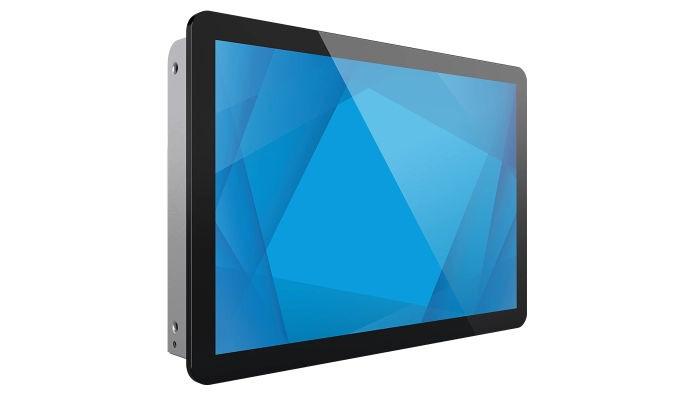

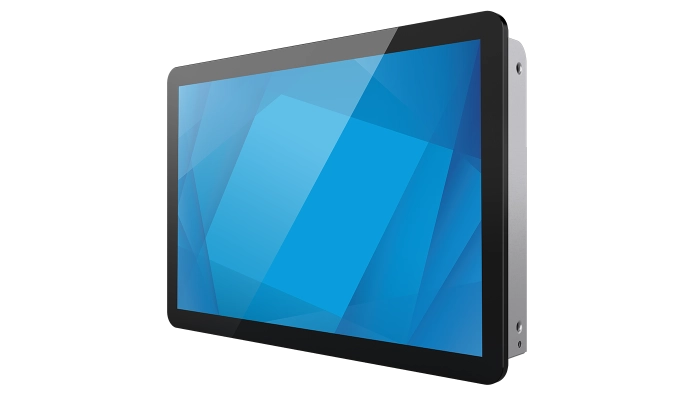

1099L 10" 高亮户外开架式触控显示器
专为户外自助一体机打造
Elo 10寸户外触控显示器拥有1000 NITs 高亮度显示,
防撞等级高达IK09,即使面对阳光直射也能确保7*24
小时全天候运行。用户佩戴偏光太阳镜也可操作体验,
体验,其性能稳定,长时间高温下也能顺畅操作。采用
边到边光学粘合技术,有效防水防尘,可无缝集成嵌入
到各类户外设备中,灵活应用于户外收银支付系统、
数字交互屏和充电桩等场景。
工业 & 零售
适用于各类严苛场景
内置温度
感测器
通过UL-60950落球测试
防撞等级IK-09
IP66 & Nema 4x
防尘防水
支持OEM
生命周期
7*24小时
全天候使用
*需要定制设备外壳,嵌入使用
![](https://docs.elotouch.com/1099L/1099L_LandScape_Right_noLogo.png)
无惧风雨
10英寸户外触控屏显示器
提供全天候的高效服务.
Elo 1099L触控显示器专为户外工作而设计,可
集成到各类外壳保障全天候正常运行,IP66和
和NEMA 4X防尘防水,防撞等级高达IK09。支持
-20℃到60℃的工作温度,集成后的 户外互动
数字屏可以承受严苛的物理和高温环境的需求。
日光下可视显示器
内置环境光传感器可自动调节显示器的亮度,
提供全天候的稳定性能,不仅可以优化功耗,
延长显示器的使用寿命,还能增强视觉观感,
保障用户体验。
![](https://docs.elotouch.com/1099L/1099L_LandScape_Front.png)
![](https://docs.elotouch.com/1099L/1099L_Portrait_PickUpWindow_v2.png)
自助一体机
户外解决方案
Elo1099L户外触控显示器,
提供可靠的户外自助解决方案,
日光下可视显示器为户外用户
带来不一样的操作体验。
- 户外充电桩
- 收银&售票
- 自助贩卖机
- 户外ATM
- 导览导购
设备远程部署和管理
何不试试NetLive
使用Elo NetLive和Android Backpack电脑主机将Elo
触摸屏显示器转变为高性价比、高扩展性、统一架构
的设备平台。通过简化的内容部署和远程管理功能,
可以简化开箱即用的独立户外自助终端的管理。
Touch Thru穿透触控技术
尽在PCAP投射式电容
Elo TouchPro®PCAP技术支持Touch-thru 穿透触控
技术,适用于需要使用高达6毫米厚前玻璃层的安装
或需要支持特定IP/IK等级的户外触摸屏kiosk自助
解决方案。无论是嵌入式显示器还是需要玻璃外层
封装,Elo PCAP触摸屏都能满足,它专为户外稳定
性而设计。
![](https://docs.elotouch.com/1099L/1099L_LandScape_Left.png)

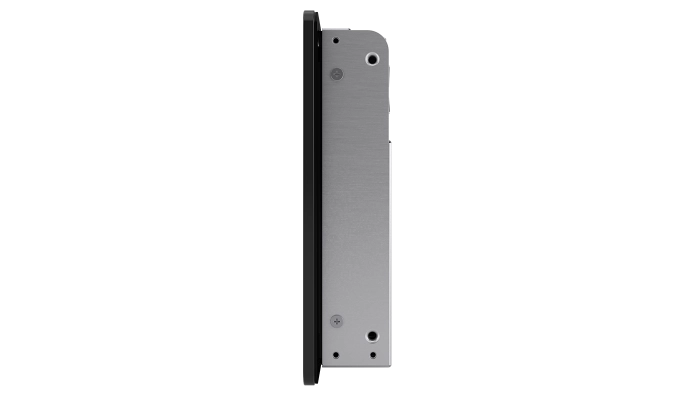

灵活 安装
Elo防水触摸屏显示器支持多种安装方式,横向、
纵向或屏幕向上平放安装,可灵活集成到任何
柜台、自助设备或橱柜设计中。无论用户近距离
或远距离观看,是否佩戴偏光太阳镜,我们的户外
数字屏都能良好展现播放内容,保持清晰度的同
时,提供一致的观看体验。
![](https://docs.elotouch.com/1099L/1099L_LandScape_BackWithMount.png)
丰富接口
![](https://docs.elotouch.com/2799L/icon-gpio-min.png)
GPIO
![](https://docs.elotouch.com/2799L/icon-hdmi-min.png)
HDMI
![](https://docs.elotouch.com/2799L/icon-vga-min.png)
VGA
![](https://docs.elotouch.com/2799L/icon-displayport-min.png)
DP端口
![](https://docs.elotouch.com/2799L/icon-usb-min.png)
USB
规格
-
技术
产品料号
TouchPro PCAP 防眩光 - E354792
外壳颜色
黑色
触控技术
PCAP (TouchPro投射式电容)-多达5点触控
触控界面
USB 2.0
对角线
10.1 英寸对角线,有源矩阵 TFT LCD (LED)
屏幕显示 (OSD)
可通过OSD遥控配件上的开关进行访问
控件(侧面): 菜单,向上,向下,选择,电源
设置: 亮度, 对比度, 时钟, 相位, 水平位置, 垂直位置, 自动调节, 长宽比,
锐度, 色温, OSD超时, OSD语言, 恢复默认, 视频来源, 设置:亮度,对比度,时钟,相位,水平位置,垂直位置,自动调节,长宽比,清晰度,色温,OSD超时,OSD语言,调用默认值,视频优先,信息,休眠模式触控,Touch Through,触控界面,GPIO控制,时间设置,计划开/关机,夏令时设置
语言:英语,法语,意大利语,德语,西班牙语,简体中文,繁体中文,日语
锁定: OSD, 电源长宽比
16:9
有效显示区域 (mm)
8.54" x 5.33" / 216.96 mm x 135.60 mm
分辨率
1280 x 800
其他支持的分辨率
640 x 480 60Hz
720 x 400 70Hz
800 x 600 60Hz
1024 x 768 60Hz
1280 x 800 60Hz可视角度
水平: ±85° 或 170° 总计 / 垂直: ±85° 或 170° 总计
色彩
1670万
亮度 (标准)
TouchPro PCAP: 1000 nits
响应时间 - 总计 (标准)
25 msec
对比度
800:1
I/O 端口
所有接口锁定, 包括USB-B, RJ45适用于OSD遥控器, VGA, HDMI, DP端口
Video_1
HDMI V1.3 A型,用于HDMI输入
母头 DE-15 (DB-15) 连接器的模拟VGA
DP端口V1.1a - 支持较新版本的DP端口视频输入
输入视频水平同步频率范围: 31.5 – 80 KHz
输入视频垂直同步(帧速)频率范围: 60-75Hz电源
外置DC - 可选电源适配器 (需额外选购)
显示器输入电源接口:同轴电源插孔 (2.5 mm (+0.0 -0.1mm) 针脚外径: 5.7mm (+/- 0.1mm), 筒内径: 7.8mm (+/- 0.2mm) 筒长)
显示器输入电压范围:12VDC +/- 5%
适配器输出电源连接器:DC筒塞(2.5mm(+/- 0.1mm)销内径,5.5mm(+/- 0.05mm)筒外径,7.5mm(+/- 0.5mm)筒长)
适配器输入电压范围: 100-240 VAC
输入频率: 50-60 Hz功耗 (标准)
显示器+电源适配器
开启: 23W
主机休眠: 1.5W
关机: 1.5W尺寸
10.08" x 6.93" x 1.61" / 256 mm x 176 mm x 41 mm
运输尺寸
13.58" x 10.94" x 6.89" / 345 mm x 278 mm x 175 mm
重量 (不含包装)
4.85 lbs / 2.2 kg
重量 (含包装)
7.28 lbs / 3.3 kg
工作温度
-20°C to 60°C / -4°F to 140°F
储存温度
-30°C to 80°C / -22°F to 176°F
湿度
工作: 10% to 90%
储存: 10% to 95% (38.7° 最高湿球温度)密封性
IP66 / NEMA 4x
MTBF
50,000小时演示
质保
2年
机构认证
Australia RCM
Canada cUL, IC
China CCC
Europe CE, TUV
United Kingdom UKCA
Japan VCCI
Korea KCC
Mexico NoM
Taiwan BSMI
United States UL, FCC
International CB
RoHS, China RoHS, WEEE合规
通过抗静电测试GLI 27 kV 空气放电/ 8 kV 接触放电
UL 落球测试
防撞击等级IK10安装选项
200x100mm VESA 安装
四周4孔安装接口
L型支架可支持侧面安装包装内含
1099L, HDMI线(锁紧式),VGA线,OSD控制器,Touch USB线(锁紧式),快速安装指南,侧面安装支架/螺丝,EEI标签, 日本b类TM信息表
相关选项/可选外设
Elo OSD遥控器(RJ45) - Elo P/N: E483757
电缆套件DVI-D至HDMI - Elo P/N:E538507
电缆套件 DP至DP - Elo P/N: E582895
外置80W电源适配器及电缆, LVL6 美标 – Elo P/N: E596619
外置80W电源适配器及电缆, LVL6 欧标 – Elo P/N: E596821
外置80W电源适配器及电缆, LVL6 UK标准 – Elo P/N: E597014
外置80W电源适配器及电缆, LVL6 国标 – Elo P/N: E597205
外置80W电源适配器及电缆, LVL6 中国台湾标准 – Elo P/N: E597410
外置80W电源适配器及电缆, LVL6 日标 – Elo P/N: E597608
外置80W电源适配器及电缆, LVL6 阿根廷标准 – Elo P/N: E597792
外置80W电源适配器及电缆, LVL6 澳大利亚标准 – Elo P/N: E597994
HDMI转HDMI锁定线缆 – Elo P/N: E100212
USB锁定线缆 – Elo P/N: E100418
VGA转VGA锁定线缆 – Elo P/N: E610090
