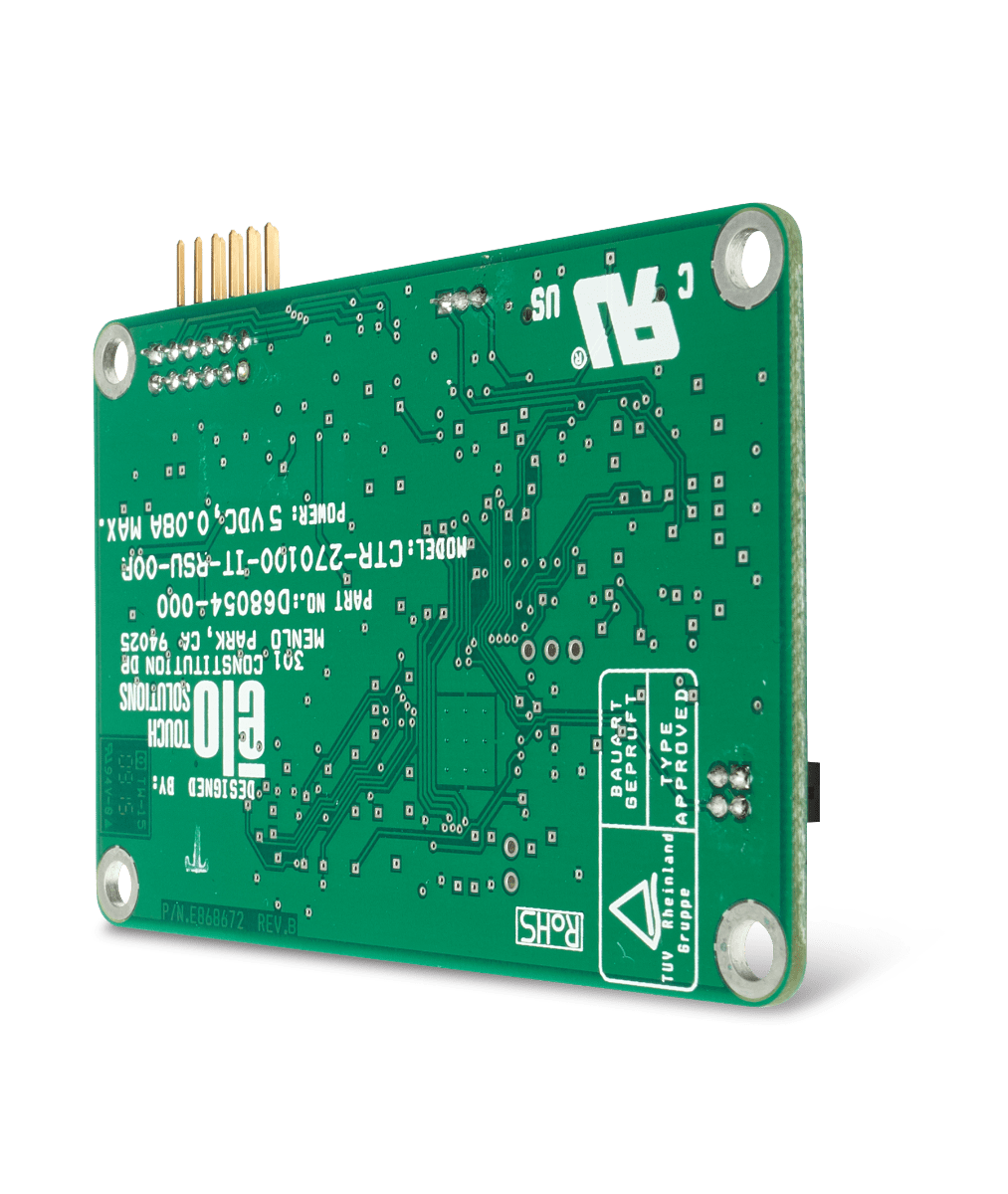

IntelliTouch® 2701 系列控制器 (单点触控)
概述
IntelliTouch控制器专为IntelliTouch(SAW)触控屏而设计.将技术与相对应的部件进行构建,使设计和用户体验变得更加流畅.
 |
双向工作2701系列控制器是单触控单元,可以通过串行接口或USB接口连接.在使用USB时无需额外供电. 默认情况下,该控制器通过RS-232 串行接口连接进行通信.但当连接USB线缆时,该控制器将切换到独占USB通信模式. |
完全优化Elo’s IntelliTouch 控制器专门为IntelliTouch触摸屏设计和制造以获得最佳性能.该控制器保有无触控参考信号.参考信号可以不间断的更新去适应灰尘,刮损,或电子漂移带来的影响.实时信号将与参考信号进行对比,从而检测触控指令. |
 |
规格
-
技术
产品料号
D68054-000
技术
intellitouch
接触数
单点触控
输入法
手指
手套的手
被动触控笔尺寸
83.8mm x 45.7mm x 8.1mm
表面处理
透明
分辨率
4096 x 4096
触摸激活力
2 至 3 盎司 (55 至 85 克) 标准
输入电压
+5 VDC, nominal (+4.75 to +5.25 VDC)
报告率
90pps
波特率
适合 RS232 接口: 9600 (默认) 和 19200
电流 - 工作模式
75mA, +5 VDC时最大.标准功耗为300mW, 5V
工作温度
0°C 至 60°C
储存温度
-25°C 至 85°C
湿度
10% 至 90% RH (非冷凝)
控制器电缆
Serial 线缆: P/N D16890-000
USB 线缆: P/N D38640-000
双 serial/USB 线缆: P/N D40022-000
