TouchPro® 7200 系列控制器
概览
Elo 7200系列COF控制器可与Elo的投射电容（PCAP）触控屏配合使用。 7200系列与7寸至15.6寸的TouchPro® Pro-F屏幕兼容。该系列控制器支持戴手套，屏幕污染物和宽温度范围的出色触摸性能，使其成为工业环境中具有挑战性应用的绝佳选择。
 |

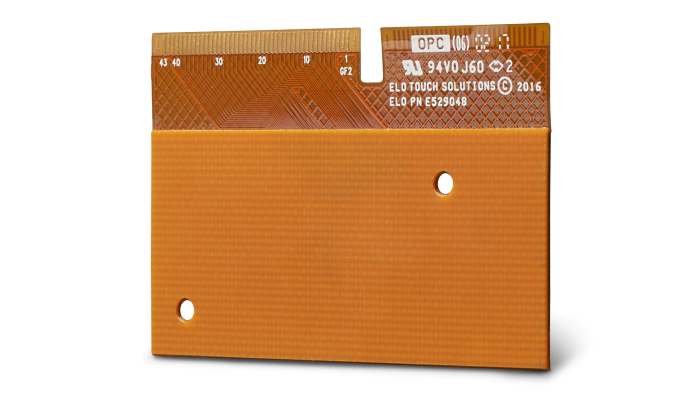

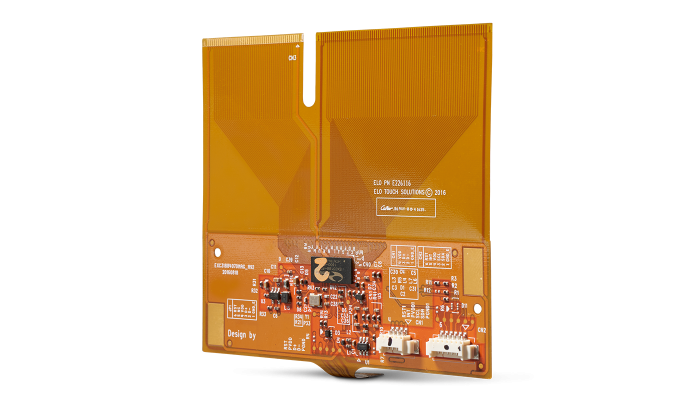

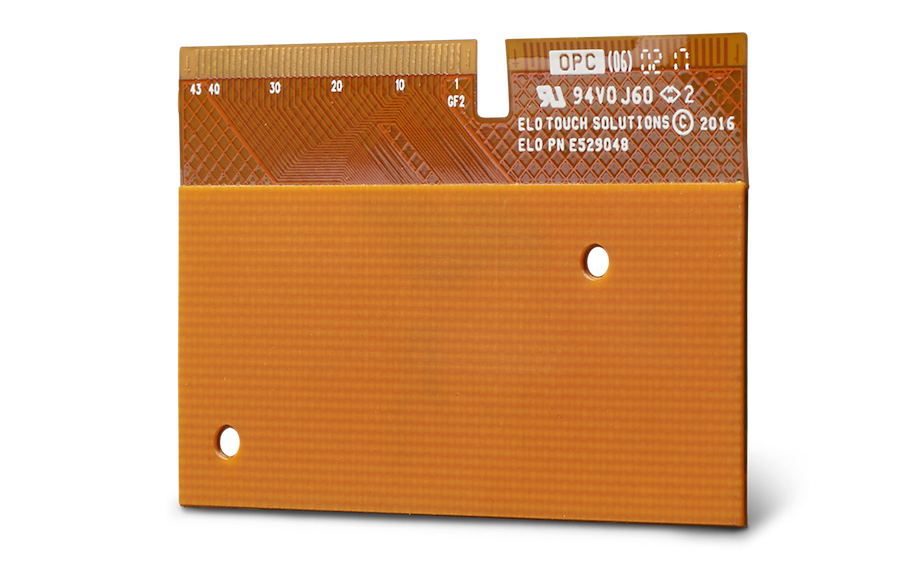

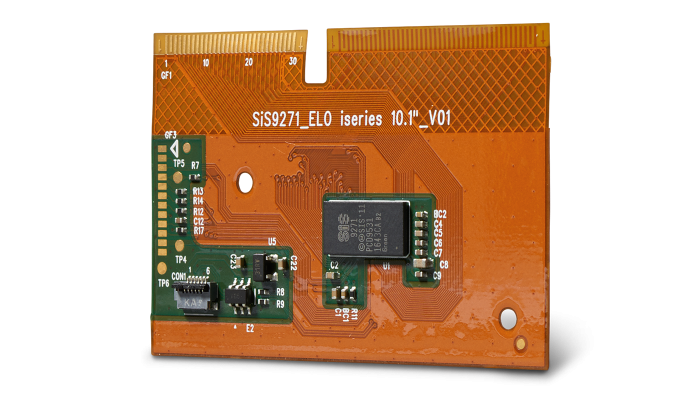

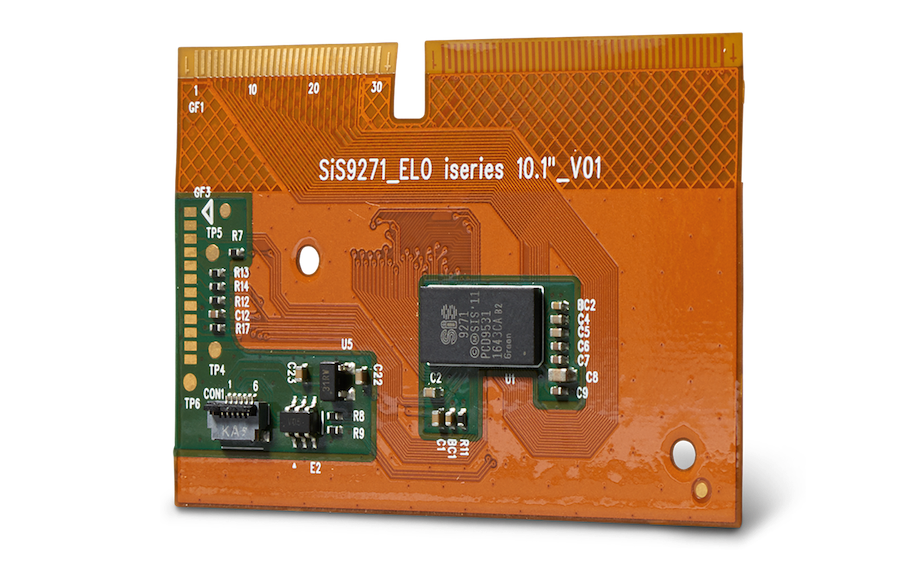

高度集成Elo 7200系列控制器高度集成屏幕和COF控制器，方便物流且易于组装。 |
全面优化配合Elo TouchPro® PCAP触控屏使用时，7200系列控制器可帮助提高触控体验。该控制器对Elo软件和驱动程序进行了优化，外型简约时尚，但产品的可靠性得到了大幅提高。我们的控制器采用业界领先的控制IC，结合最佳互感模式和固有电容架构，可实现快速的触控响应，增强液体电阻和抗噪声能力。 |
 |
TouchPro产品选择表
屏幕家庭
7
10
12
15
17
19
22
24
27
32
42
46
55
Pro-F (Film)
7"- 32"
7"- 32"
7200 series- CoF
8200 series - PCB- Core
8300 series - PCB
9200 series - PCB - Advanced
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
7"- 22"
8200 series - PCB- Core
9200 series - PCB - Advanced
Pro-M (Large)
≥ 42"
≥ 42"
8300 series - PCB- Large
Pro-F (Film)
7"- 32
7"- 32
7
10
12
15
17
7200 series- CoF
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
24
27
32
8300 series - PCB
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
7"- 22"
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
Pro-M (Large)
≥42"
≥42"
42
46
55
8300 series - PCB- Large
Controller Families
| 屏幕尺寸范围 | 构成因素* | Flextail配置 | 接口 | 触控屏家族 | 控制器 IC品牌/ 型号 |
液体排斥 | 盐碱水/ 盐水操作 |
10V RMS CS |
穿透玻璃也可触控 | 手套 | 触针 | 触控点数 | |
| 7200 series CoF |
≤15.6" | CoF | 单点 | USB | Pro-F | 多种 | 好 | - | Yes | 好 | 好 | 无效 | 多点 |
| 8200 series Core |
7"- 22" | PCB | 单点/多点 | USB /串口 | Pro-F/Pro-G | 多种 | 好 | 好 | 是 | 好 | 好 | 无效 | 多点 |
| 9200 series Advanced |
7"- 22" | PCB | 单点/多点 | USB /串口 | Pro-F/Pro-G | Elo | 最好 | 最好 | 是 | 最好 | 最好 | 无效 | 多点 |
| 8300 series Large |
≥32" | PCB | 单点/多点 | USB | Pro-M/Pro-F | 多种 | 好 | - | 是 | 好 | 好 | 有效 | 多点 |
| 9300 series Advanced |
22"- 32" | PCB | 单点/多点 | USB /串口 | Pro-F | Elo | 最好 | 最好 | 是 | 最好 | 最好 | 无效 | 多点 |
* PCB (Controller IC mounted on a stand alone printed circuit board), CoF (Chip on Flex - Controller IC mounted on a flex tail)
规格
-
技术
技术
touchpro
接触数
多点触控(10点触控以上)
输入法
手指
手套的手
被动触控笔尺寸
Elo 7200系列控制器有多种外形可供选择。联系Elo了解更多详情。
接口
USB, I2C
位置精确度
±1.5mm
报告率
≥ 100 Hz
工作温度
-20°C 至 70°C; 最大 90% RH (非冷凝下)
注意
具体规格因触摸IC，配置和屏幕尺寸而异。以上信息代表典型值。
