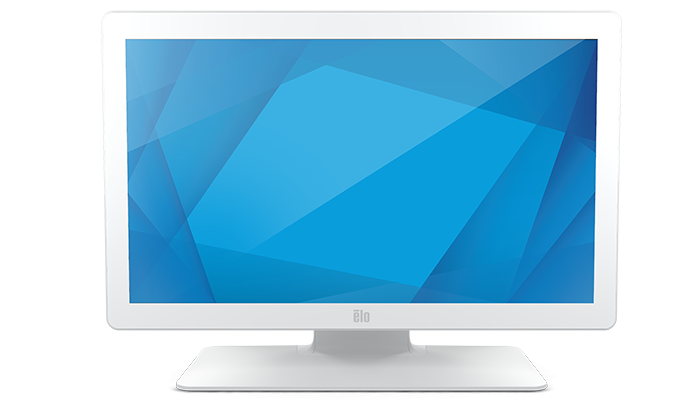

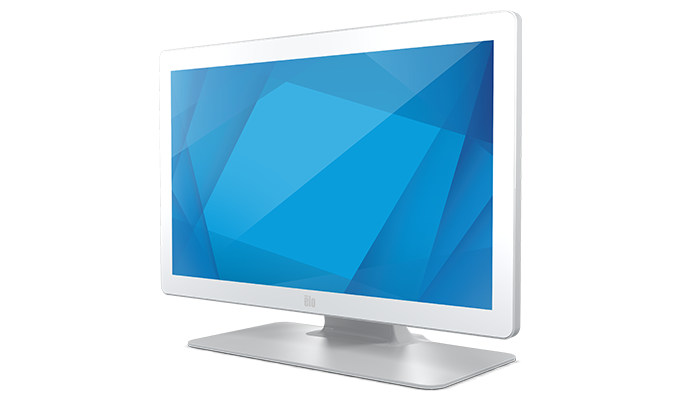

2203LM 22寸医疗级触控显示器
DICOM标准医用级触控屏显示器
03系列医疗级触控屏显示器将先进的触控屏技术与DICOM Part 14标准相结合，帮助增强医疗专家的临床检查能力，同时提高与患者的交互。Elo触控屏显示器外型紧凑，设计时尚，适用于EMR文档记录、图像查看、临床协作、化验室和药房内的部署以及集成到各类医疗设备中。
IP-54防水等级
密封性高，防污、防尘、抗溅，性能卓越、易于消毒。
IEC 60601
电源符合IEC 60601。
DICOM 14
图像呈现精准、一致，保证可靠的医疗判断。
集成触控
TouchPro® PCAP 10点触控技术，媲美平板电脑使用体验，即使戴上干、湿手套仍可正常使用。
售后无忧
3年标准质保，可选EloCare服务。

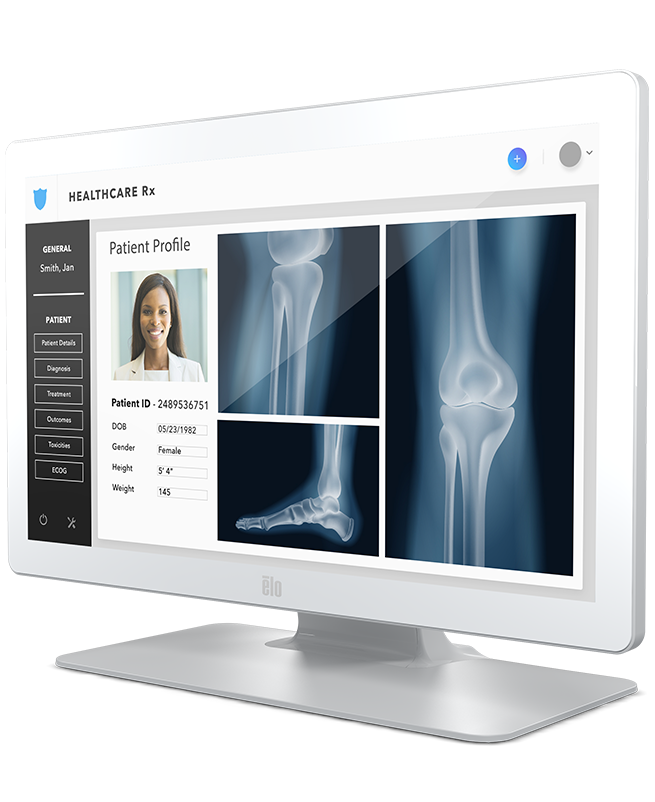

DICOM 14 - 确保影像显示质量
03系列医疗显示器为临床检查提供更精确的图像显示。为了确保医护人员和患者可以查看清晰、准确和一致的医学图像，在出厂前将根据AAPM的辅助显示准则对显示器进行逐台预校准，以符合DICOM 14 GSDF标准。
专为医疗保健应用打造
03系列医疗级触控屏显示器可灵活安装并使用于各种医疗环境，加强患者与医护人员之间的交流互动。
护士站
病房
化验室
药房
手术室
医疗车
显示的设备-具有Elo医疗级显示器的Rosa
医疗设备已就绪

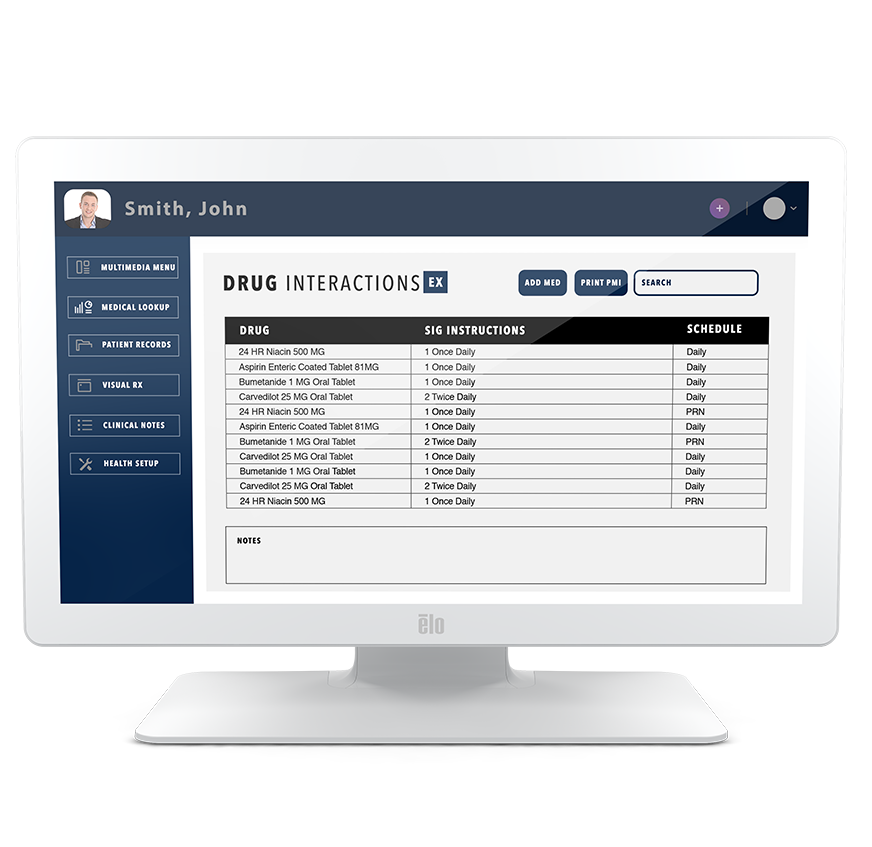

Elo拥有完整的触控技术和全系列显示器解决方案，可以帮助开发和定制医疗设备产品，包括呼吸机、麻醉机、诊断显示器、药物分配器等。Elo产品经久耐用、触控灵敏，非常适合无论手术室、病房或者化验室等任何医疗保健的环境。
易于配置
灵活安装
每台显示器配备VESA孔型设计，方便安装到各种支架、臂挂架、墙面或医疗推车上。
隐私保护
可选防窥膜，在查看私人健康信息或较为敏感的管理数据时提供隐私保护作用。
人体工程学
可添加手柄，轻松地将显示器移动或旋转到合适的方位。
规格
-
技术
产品料号
TouchPro PCAP 白色带支架 - E658992

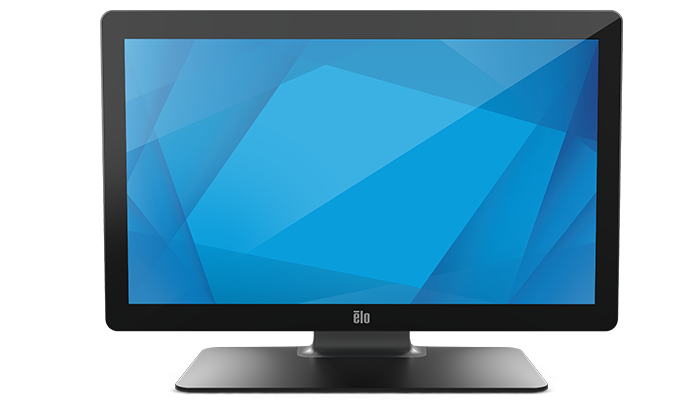

TouchPro PCAP 黑色带支架 - E658788
TouchPro PCAP 白色不带支架 - E381048
TouchPro PCAP 黑色不带支架 - E380851外壳颜色
白色或黑色
触控技术
PCAP (TouchPro® 投射式电容)-10点触控
对角线
21.5 英寸对角线，有源矩阵 TFT LCD (LED)
长宽比
16:9
有效显示区域 (mm)
18.74" x 10.54" / 476.06 mm x 267.79 mm
分辨率
1920 x 1080 @ 50, 60Hz
其他支持的分辨率
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 500 60Hz
800 x 600 56Hz, 60Hz
1024 x 768 60Hz
1280 x 720 @ 58Hz, 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB可视角度
水平: ±89° 或 178° 总计 / 垂直: ±89° 或 178° 总计
色彩
1670万
亮度 (标准)
LCD 面板: 250 尼特
TouchPro PCAP: 240 尼特响应时间 - 总计 (标准)
14 毫秒
对比度
1000:1
触控界面
USB，串口（VGA）
表面处理
抗眩光
屏幕显示 (OSD)
可通过底部的开关进入
控制：菜单，电源，上，下，选择
设置：亮度，对比度，时钟，相位，水平位置，垂直位置，自动调整，长宽比，清晰度，色温，OSD超时，OSD语言，音量，静音，调用默认值，音频选择，电源指示灯，Touch Thru，触控接口，DICOM
语言：英语，法语，意大利语，德语，西班牙语，简体中文，繁体中文，日语，韩语，俄语
锁定：OSD，电源I/O 端口
VGA（E810917支持RS232触控）
HDMI
组合插孔
DC插座
USB Type B
USB 2.0 Type A
4x Micro USB扬声器
2 x 2W 内置扬声器
视频输入格式
VGA (包含VGA DB-15插头电缆)
HDMI (包含HDMI电缆)视频输入频率
水平: 30 - 82 KHz
垂直: 50 - 75 Hz功耗 (标准)
显示器+ AC / DC适配器
开（默认-80％亮度)：14.4 W
开（标准-100％亮度)：16.05 W
睡眠：0.78 W
关闭：0.36 W输入电压
12VDC +/- 5%
100-240VAC, 50/60Hz输入接口
同轴电源插座（2.1mm针外径，6.4mm筒内径)
外围安装
4个Micro USB侧面端口（顶部，底部，左侧，右侧)
显示器尺寸 (含底座)
15.11" x 20.74" x 7.61" / 383.8 mm x 526.9 mm x 193.4 mm
运输尺寸
24.29" x 18.78" x 10.24" / 617 mm x 477 mm x 260 mm
重量 (不含包装)
带支架: 14.88 lbs / 6.75 kg
不带支架: 10.47 lbs / 4.75 kg重量 (含包装)
带支架: 23.81 lbs / 10.8 kg
工作温度
0°C 至 40°C / 32°F至 104°F
储存温度
-20°C 至 60°C / -4°F 至 140°F
湿度
工作: 20% 至 80%; 储存: 10% 至 95% (最高湿球温度38.7℃)
密封性
触控屏密封至边框
触控屏密封至LCDMTBF
50,000小时演示
安装选项

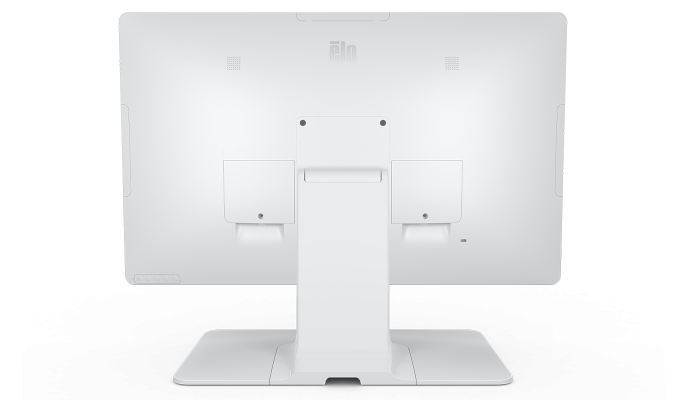

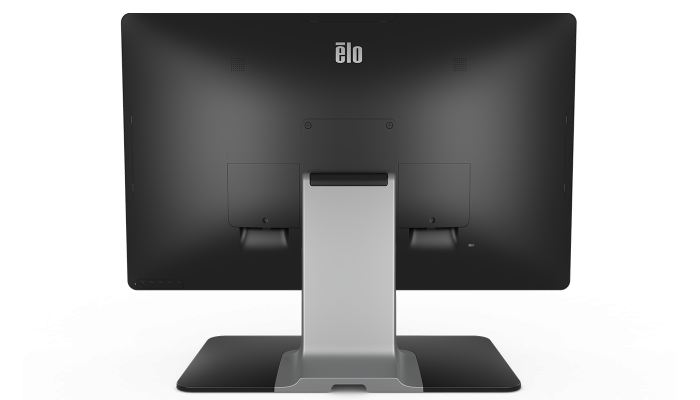

VESA 4孔100mm安装接口，位于显示器后部
质保
3年
延保选项
4年质保 - Elo P/N: E898247
5年质保 - Elo P/N: E898449
3年质保 + 优先置换 - Elo P/N: E898648
4年质保 + 优先置换 - Elo P/N: E894921
5年质保 + 优先置换 - Elo P/N: E895125机构认证
加拿大CUL，IC
中国CCC
欧洲CE
韩国KCC
台湾BSMI
美国FCC，UL
日本VCCI
国际CB
澳大利亚RCM
俄罗斯EAC
墨西哥CoC
印度BIS
RoHS，中国RoHS，WEEE，REACH
UL: AAMI /ANSI ES60601-1:2005/(R)2012 和 A1:2012, C1:2009/(R)2012 和A2:2010/(R)2012/IEC 60601-1 Ed. 3.1
cUL: (CAN/CSA-C22.2 NO. 60601-1:14 /IEC60601-1 Ed. 3.1
CB：IEC 60601-1：2005 + A1：2012（Ed。3.1）
CE：IEC 60601-1-2：2014（Ed.4）
风险管理：ISO 14971：2007 + EN ISO 14971：2012
可用性：IEC 60601-1-6：2010 + A1：2013（Ed.3.1），IEC 62366：2007 + A1：2014（Ed.1.1）DICOM
DICOM Part 14（AAPM辅助显示）
入口保护
IP54整机
冲击防护
IK06
电源线
北美电缆 - C13 - Elo P/N: E593865
澳洲电缆 - C13 - Elo P/N: E594067
欧洲电缆 - C13 - Elo P/N: E594264
韩国电缆 - C13 - Elo P/N: E594466
中国电缆 - C13 - Elo P/N: E594670
台湾电缆 - C13 - Elo P/N: E594869
日本电缆 - C13 - Elo P/N: E793799包装内含
立式触摸显示器
快速安装指南，EEI标签, 电源模块 (E323104)，NA电源线，EU电源线，VGA线，HDMI线，USB线，音频线，3x束带，DICOM校准表可替换DC电源
电源模块 - 65W - Elo P/N: E593253
可选外设
磁条阅读器 (MSR) – Elo P/N: E001002
磁条阅读器 (白色 MSR) – Elo P/N: E352392
PCAP手写笔 - Elo P/N: E066148
防窥屏22英寸 - Elo P / N：E352783
Elo 线控器 - 1套 - Elo P / N：E352196支架，支架和套件
壁挂支架套件 – Elo P/N: E143088
货架安装底座 (75mm 要么 100mm VESA) - Elo P/N: E043382
圆柱安装底座 (75mm 要么 100mm VESA) - Elo p/n: E045151
1.8m 线缆套件 - Elo p/n: E408193
Elo 立架 1902/3-2202/3 - 黑色 - Elo P/N: E804330
Elo 立架 1902/3-2202/3 - 白色 - Elo P/N: E808963
